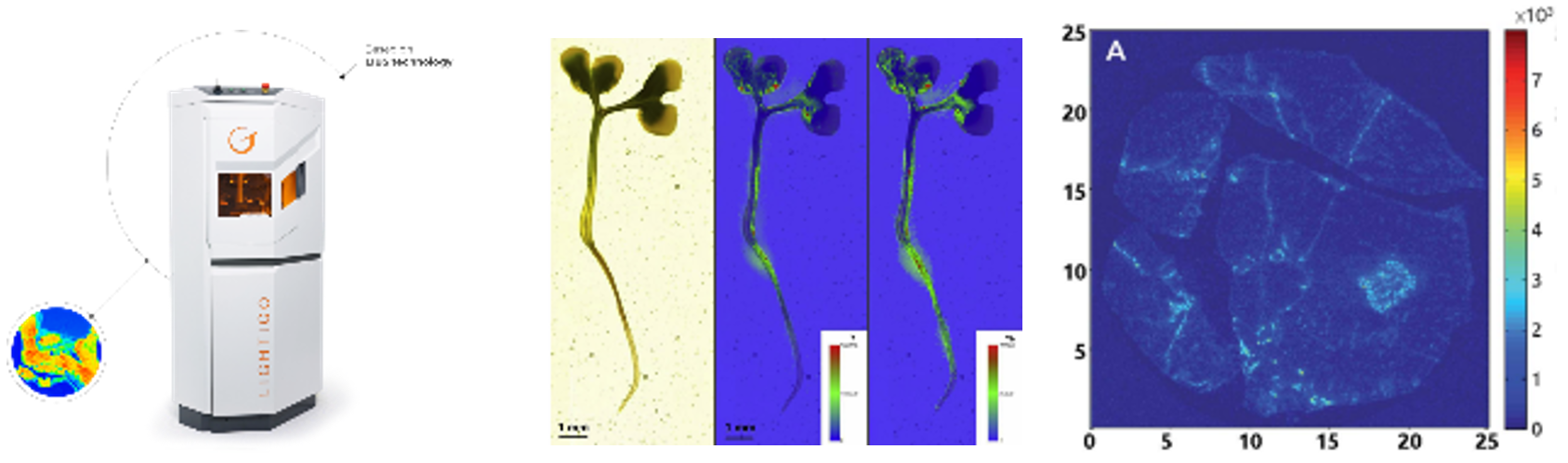

FireFly LIBS 元素漫衍成像快速剖析系统

时间：2020-02-21

作者：球速体育

点击量：

简介：

FireFly元素漫衍成像快速剖析系统基于LIBS元素剖析技术，单次丈量即可检测元素周期表中险些所有元素、样品无须预处理、能够进行样品外貌或者剖面元素漫衍成像丈量、对样品险些无损伤无消耗，可应用于情况科学、植物科学、动物科学、海洋科学、生物医学食品科学等各个领域。

FireFly面向实验室科研应用设计，独具特色尤其是微区扫描丈量和通例扫描丈量自动切换功效，是Lightigo公司最新一代LIBS元素剖析系统。Lightigo公司由布尔诺科技大学激光光谱实验室在20余年LIBS研发和应用研究经验的基础上创立，也是CEITEC（欧洲工程技术中心）的唯一下属公司, 其研发团队在国际上广为认可，并宣布大宗科研文献（见后附）。


功效参数

适用于所有固体样品

检测极限1-100 ppm

空间区分率10-150 μm

2D元素漫衍成像丈量和纵深成像丈量；

单次成像扫描面积100 mm×100 mm；

最大丈量速度100HZ

实验近乎零本钱

单次丈量即可获得元素周期表中险些所有元素信息，包括：Li、Be、Mg、Na、N、C等

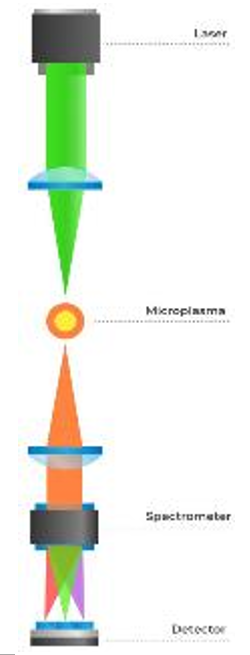

丈量原理


应用偏向

技术优势

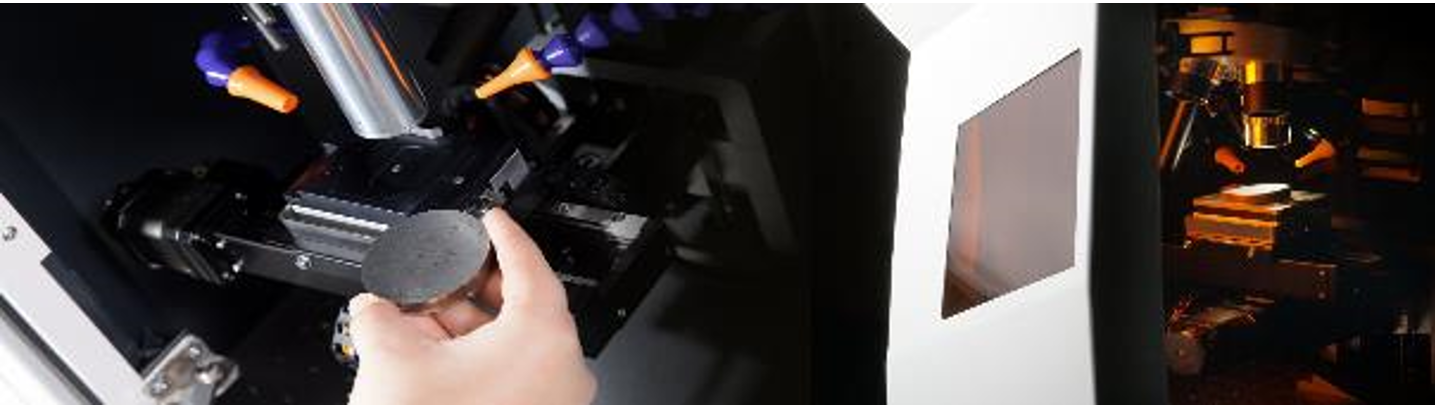

1. 微信截图_20220207102233.png 视野清晰：再不必忍受模糊图像

n 激光烧蚀光路与专用样品显微光路相结合，清晰泛起待测样品

n 双照明模式，适合更宽的光谱规模或者更多样品类型：

ü 线性LED样品照明；

ü 散射LED样品照明

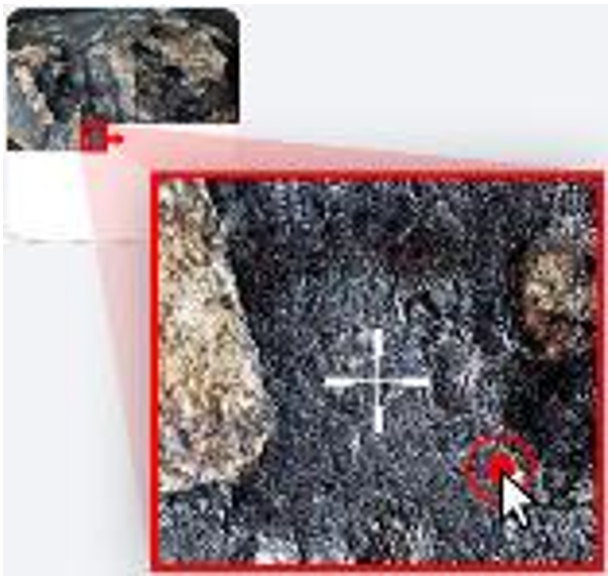

2. 微信截图_20220207102243.png 快速定位：放大样品视野后再不会丧失烧蚀定位点

n 可在多个样品视察窗之间自由切换

n 通过鼠标点击视察窗中的样品点即可移动样品

n 可创立整体样品视察窗

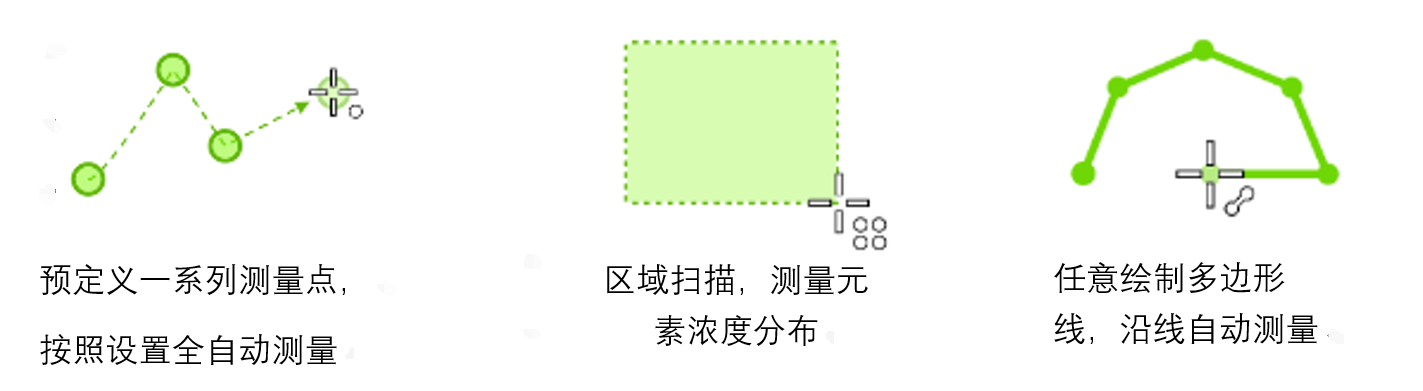

3. 多模式丈量：无论只丈量几个点照旧大规模扫描都操作便捷

多点丈量 区域扫描 线性扫描

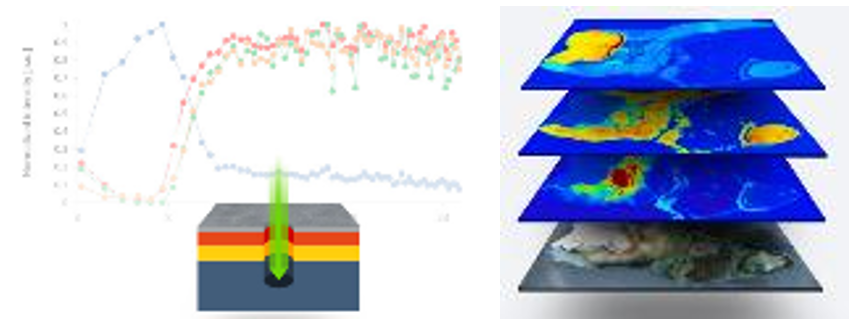

剖面丈量


可对每个丈量点设置单次丈量脉冲个数和丈量次数：

n 多次累积丈量能够提升信噪比和检测极限；

n 剖面丈量可检测质料差别条理的组成；

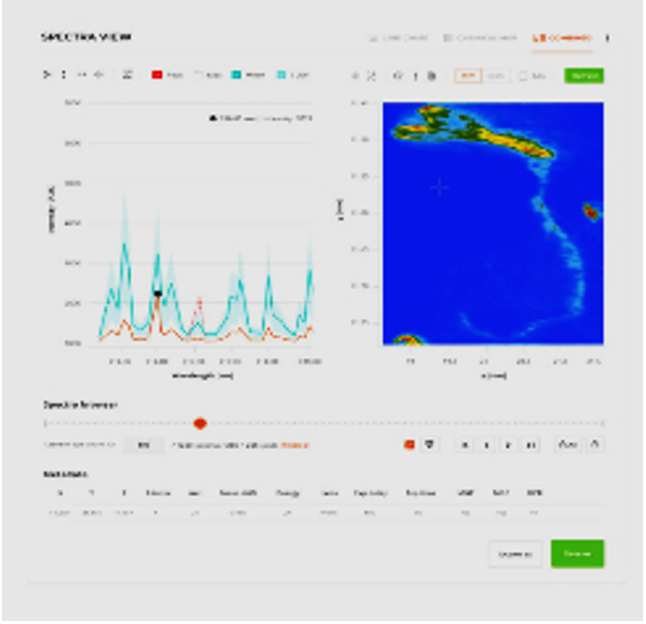

4. 微信截图_20220207102458.png 结果泛起方法灵活直观，包括谱线数据和元素漫衍成像数据

n 平移、转动、缩放、改变显示色彩直方图；

n 具备最大值、平均、标准差、峰值曲线叠加等功效，使谱线评估简单快速；

n 对差别元素快速重新成像显示浓度漫衍；

n 通过唯一元数据进行谱线过滤；

n 具备NIST及Lightigo LIBS数据库原子发射谱线；

n 可导出ASCI、Bitmap或者Lightigo数据花样

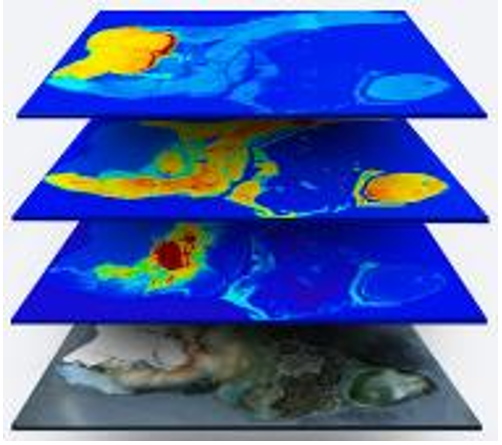

5. 元素漫衍成像剖析能力


一次成像丈量即可获得所有元素的浓度漫衍数据，可生成任意元素的浓度漫衍图像

n 单次成像面积100 ×100 mm²；

n 最大丈量速度100HZ，谱段规模可包括UV-NIR；

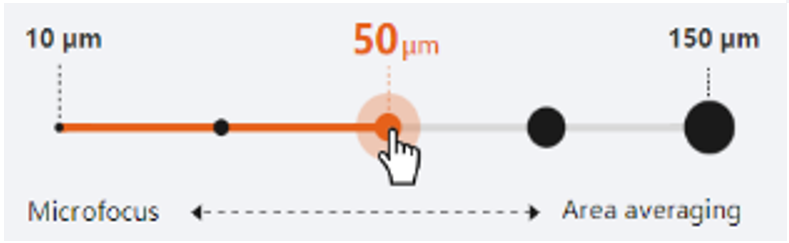

n 区分率为10--150 ?m；

n 耗时：50μm丈量间隔即512 DPI，扫描1 cm²仅需8分钟；

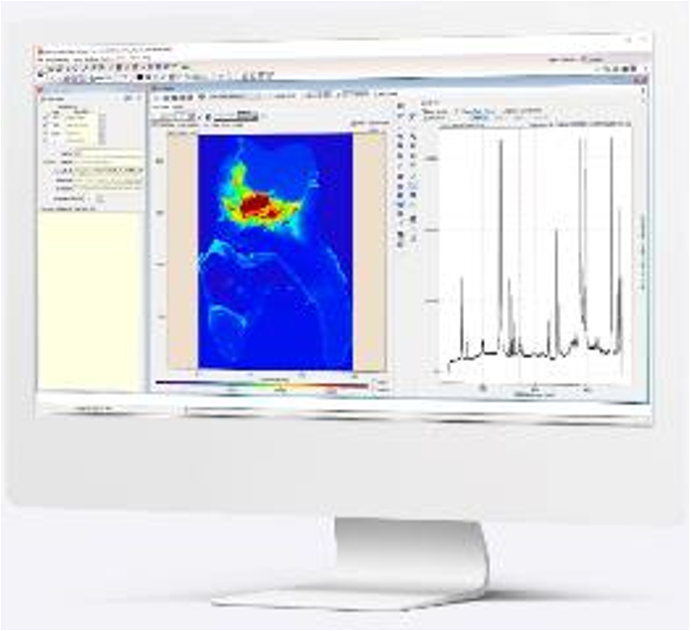

6.ImageLab数据剖析处理软件：基于EPINA ImageLab的高级多传感器图像工具

n 微信截图_20220207102531.png 数据处理功效：算数运算、数据校正、去噪、平滑，等；

n 多元统计剖析：PCA、聚类剖析、SIMAP、PLS/DA、RDF、VCA、MNF；

n 图像剖析：多传感器图像、差值、回归、方差图、信号漫衍剖析，等；

n 数据可视化：可与相片、图像融合、3D图像外貌、蒙版编辑器相结合

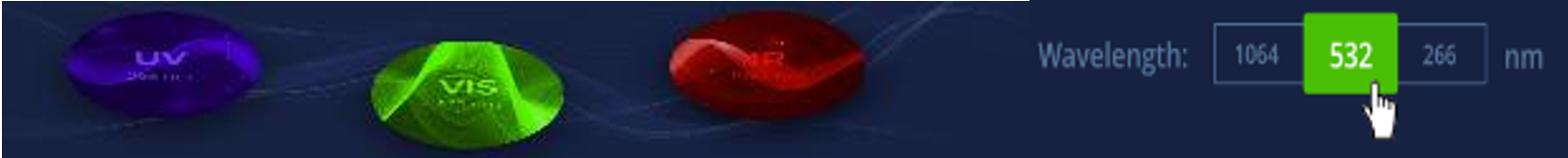

7. 通过软件自动切换激光波长

适应具体应用选择相应的激光脉冲波长，无须手动调试

n 若需较小的烧蚀点或者高吸收率，可选择UV 266nm引发波长；

n 若需较高的引发能，可选择IR 1064nm引发波长；

n 或者直接选择折中通用的VIS 532 nm


8. 多物镜自动旋转塔轮

微信截图_20220207102602.png 解决差别的光学应用计划时拒绝折中妥协，通过软件点击即可自动旋转物镜塔轮，完成差别倍数物镜之间的切换

n 差别放大倍数的多个物镜，包管清晰视察样品；

n 高激光损伤阈值物镜，用以在长焦深模式和微区模式下都将激光精确聚焦

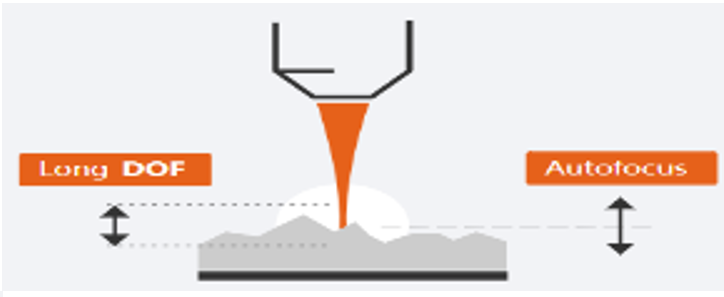

9. 激光自动聚焦

微信截图_20220207102628.png 外貌不平的样品，在丈量历程中可能爆发信号波动或者激光失焦。FireFly能解决这个问题：

n 在丈量历程中能够自动对焦；

n 专用长焦距物镜；

微信截图_20220207102637.png 自动聚焦样品台，使得通过控制软件即可调理样品外貌的激光引发面积；

n 图像丈量技术使其微区区分率可达20μm以下

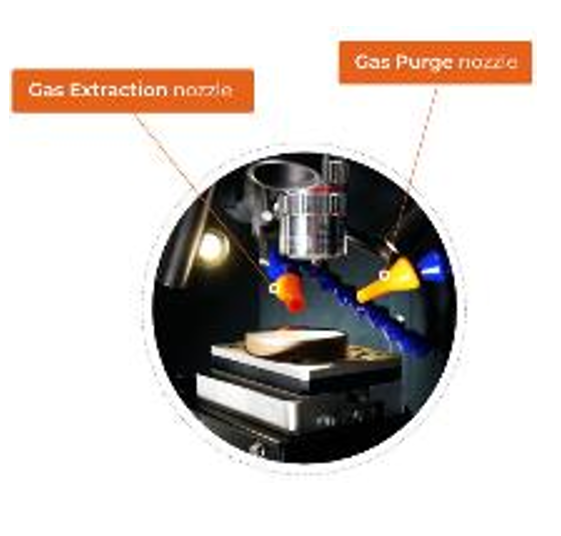

10. 气体�？�

n 微信截图_20220207102647.png 吹气�？�

ü 清洁样品外貌，制止丈量点向其周围丈量点的信号“拖尾”现象

ü 创立惰性气体情况，显著增强检测极限

n 抽气�？�

ü 抽出可能有毒的激光烧蚀气体和灰尘

ü 坚持光学元件清洁

11. 焦点部件：多种配置可供选择，我们凭据您的需求推荐最具性价比配置

n 微信截图_20220207102705.png 激光器：发出激光脉冲在样品外貌引发等离子体

ü DPSS二极管激光器，较古板FPSS激光器寿命长、稳定性高；

ü 效率高、耗能低、无须水浴制冷，可24/7连续事情；

ü 可衰减器稳定能量调理、在线能量监测、差别激光脉冲波长自动切换

n 光谱仪：捕获等离子体辐射（UV-NIR），并解析为高光谱

ü 小体积多通道Czerny-Turner光谱仪

ü 高性能 Echelle光谱仪

n 检测器：纪录光谱信息

ü CMOS检测器；sCMOS或EMCCD检测器；isCMOS / iCCD检测器

12. 人体工学设计：进行长时间的实验，应该制止任何未便


FireFly的设计，尽力让实验人员以舒适和高效的姿势全情投入实验：

n 正面样品窗宽阔，便于实验人员视察反应区和激光烧蚀；

n 侧面样品窗使得实验人员坐在盘算机前也可视察反应室；

n 坐在盘算机前也可轻松翻开样品室门，取送样品。


13. 其它

n 可为差别用户创立差别操作权限；

n 系统设置可以生存和加载；

n 丈量均一标样进行初始自检，显示和追踪系统性能；

n 大大都丈量都可参照“导航”完成；

n 用户运动自动生成日志，可浏览和导出；

n 内置同步时钟，可通过TTL脉冲和BNC接口与外部设备进行同步

规格：720 × 830 × 1500 mm, 250 kg 产地：捷克
