— 生态 · 农业 · 健康 —
时间：2021-10-08
作者：球速体育
点击量：
简介：
AlgaTech?高通量藻类表型成像剖析平台，接纳PTS（Plant-To-Sensor）自动传送技术，集成了高光谱成像、叶绿素荧光成像等国际先进光谱成像技术，样品通过传送平台自动传送至相应成像事情站，实现高通量、无损伤高光谱成像、叶绿素荧光成像、多光谱荧光成像剖析。是目前海内功效完备、技术一流的藻类表型成像剖析系统，可为藻类表型剖析、生理生态研究、种质资源检测研究、遗传育种、抗性筛选、光生物学研究等领域提供全方位、一站式、高通量解决计划。

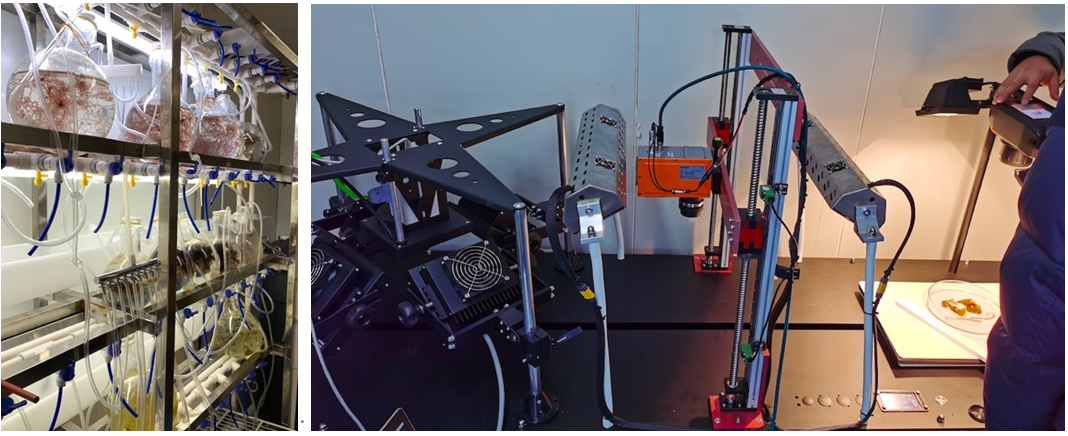

中国海洋大学AlgaTech?平台装置调试与实验运行
主要技术特点
?一站式藻类表型成像剖析平台，集VISIR-NIR高光谱成像、叶绿素荧光成像、多光谱荧光成像技术，可选配Thermo-RGB成像剖析
?PTS（Plant-to-Sensor）技术平台，双轨式同步升降控制、SpectraScan?高精度移动扫描平台，样品可安排在精准位移平台上自动运送至成像单位进行成像剖析
?可选配UV、冷白、红、蓝、绿、青色等差别引发光源，以适应差别藻类差别引发光多光谱荧光成像剖析
?可对海带等大型藻类、微藻（安排于培养皿或多孔板等）、附着于珊瑚等介质上面的藻类及土壤藻类等进行表型性状成像检测剖析
?�？槭浇峁股杓�，具备强大的系统扩展功效，可远程控制、自动运行数据收罗存储
?触摸屏控制，嵌入式操作系统，全中文地面站软件，可无线操控平台运行
?内置温湿度、光照度、时钟（时钟可一键同步电脑时间，或凭据GPS信息自动校准）
?支持组合命令（Protocols），可实现自动运行protocols
?主机系统带脚轮，便当移动，适应于实验室和温室等事情情况
主要技术指标
1)高光谱成像站：标配为400-1000nm可见光近红外和900-1700nm短波红外高光谱成像剖析，可选配1000-2500nmSWIR高光谱成像传感器
a)波段数：224通道
b)光谱区分率：FWHM 5.5nm（400-1000nm）、8nm（900-1700nm）
c)空间区分率：1024x（400-1000nm）、640x（900-1700nm），可选配其它区分率高光谱成像
d)信噪比600:1（400-1000nm）、1000:1（900-1700nm）
e)丈量参数：可成像丈量剖析生理生化指标、光利用效率、健康指数、叶绿素及类胡萝卜素等差别色素含量、胁迫等参数。

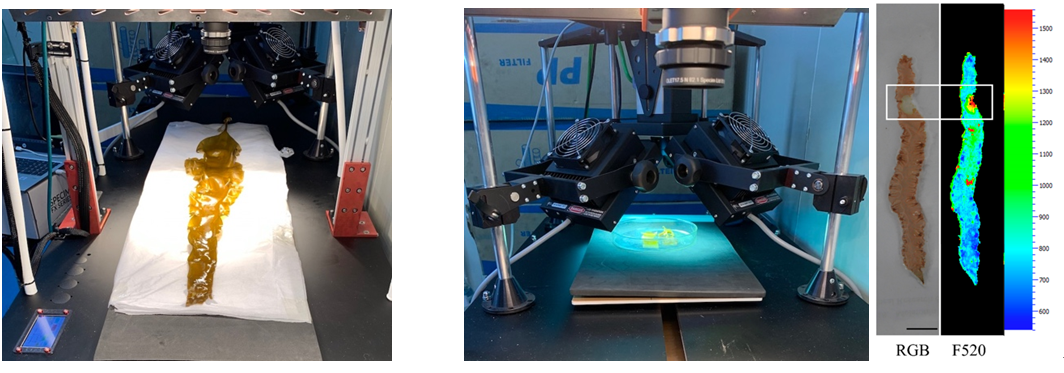

球速体育光谱成像与无人机遥感研究中心工程师现场对培养的海带及培养皿中的藻类进行高光谱成像剖析和叶绿素荧光成像剖析（右图为紫菜多光谱荧光成像剖析，引自：Lei Tang, Liping Qiu, Cong Liu, Guoying Du,Zhaolan Mo, Xianghai Tang,Yunxiang Mao.Transcriptonic Insights into Innate Imunity Responding to Red Rot Disease in Red Alga Pyropia yezoensis. Molecular Sciences,2019）
2)叶绿素荧光成像站：
a)专业高灵敏度叶绿素荧光成像CCD，帧频50fps，区分率720x×560像素，像素巨细8.6×8.3?m
b)光化学光最大1000?mol.m-2. s-1可调，饱和脉冲3900?mol.m-2. s-1
c)可自动运行Fv/Fm、Kautsky诱导效应、荧光淬灭剖析、光响应曲线等protocols
d)50多个叶绿素荧光自动丈量剖析参数，包括：Fv/Fm、Fv’/Fm’、Y(II)、NPQ、qN、qP、Rfd、ETR等，自动形成叶绿素荧光参数图
e)自动同步显示叶绿素荧光参数及参数图、叶绿素荧光动态曲线、叶绿素荧光参数频率直方图
3)多光谱荧光成像站：紫外光引发多光谱荧光成像，反应多酚与黄酮类等次级代谢产品动态变革、叶绿素动态变革、植物衰老、植物病虫害胁迫及非生物胁迫等
a)高区分率CCD镜头，1392x1040像素，有效像素巨细为6.45μm，可像素叠加（binning）以提高灵敏度（2x2，3x3，4x4）
b)7位滤波轮及滤波器，用于成像丈量多光谱荧光F440、F520、F690、F740及其它生物荧光现象
4)自动丈量剖析功效（无人值守）：可预设1个或2个试验程序，系统可自动丈量贮存，好比白天自动准时运行Kautsky诱导效应程序，夜间自动准时运行荧光淬灭剖析程序
5)可选配GFP/YFP稳态荧光成像，或选配LUC荧光素酶成像
6)可选配紫外、红光、绿光、青光、蓝光、远红等差别波段光源
7)叶绿素荧光成像与多光谱荧光成像具Live（实况测试）、Protocol（实验程序选择）、Pre-processing（成像预处理）、Result（成像剖析结果）等菜单，Protocol实验程序可自由编辑，也可利用Protocol菜单中的向导程序模版客户自由创立新的实验程序
8)红外热成像（选配）：
a)区分率：640×512像素，可选配其它高区分率红外热成像传感器
b)丈量温度规模：-25℃－150℃
c)灵敏度：0.03℃（30mK）@30℃
d)光谱规模：7.5－13.5μm
e)传感器：非制冷红外焦平面感应器，已多点校准（具校准证书）
f)1-14倍数码变焦
g)软件具备调色板（自然、彩虹、灰度、梯度等14种颜色组合）、差值技术、温度规模设置（以改变颜色漫衍或突出选择规模等）、等温线模式、ROI选区剖析、温度扫描（显示所选线的温度漫衍曲线等）、剖面温度、时间图等；可显示图片信息；具备报告模式等；
9)RGB成像：高灵敏度，1-40倍放大，可进行micro和macro成像剖析，可选配更高区分率成像单位
球速体育生态技术公司提供藻类及海洋植物表型剖析全面技术计划：
1)藻类培养与在线监测技术
2)Specim高光谱成像剖析技术
3)FluorCam叶绿素荧光成像剖析技术
4)FluorCam多光谱荧光成像剖析技术
5)FKM显微叶绿素荧光成像与光谱剖析
6)AlgaTech?一站式高通量藻类表型成像剖析平台
7)藻类叶绿素荧光-热释光丈量技术计划
8)藻类光相助用、叶绿素荧光、高光谱丈量便携箱
9)Ecodrone?无人机遥感技术，用于海水养殖遥感剖析
10)EcoTech?实验室技术相助及技术效劳计划
