AD-2昆虫运动纪录系统

时间：2018-11-14

作者：球速体育

点击量：

简介：

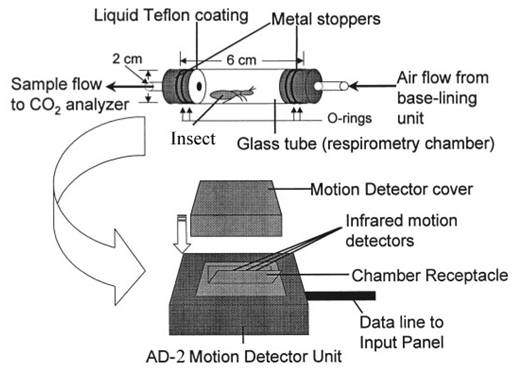

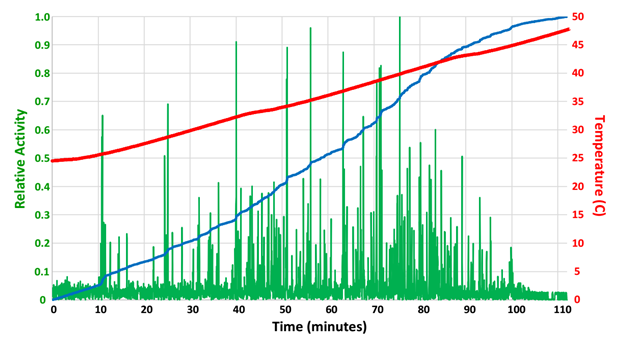

昆虫运动纪录系统由红外昆虫运动监测仪、数据收罗器、数据收罗剖析软件、昆虫运动呼吸室及用于昆虫呼吸丈量的CO2剖析仪及差分O2剖析仪（备�。┑茸槌�，昆虫运动呼吸室置入红外运动监测仪上，昆虫的任何位置变革（运动）都会导致反射红外光强度的细微变革，这种细微的变革经检测器监测到并加以放大，转酿成电压信号经由数据收罗器收罗和剖析，最终反应昆虫的运动状况。所用为900nm近红外光，不会被昆虫察觉而造成滋扰，也不会爆发明显的热效应。昆虫运动纪录系统可用于监测0.0005-1g的种种昆虫、蜱螨等无脊椎动物的运动状态，以研究昆虫等动物的生理生态、昆虫运动与温度的关系、昆虫运动与呼吸代谢的关系、昆虫健康状况及生理状态、杀虫剂对昆虫的影响及最小致死量、临界热极值CTmax(critical thermal maximum)、不连续气体交换DGC(discontinuous gas exchange cycle)等。

技术指标

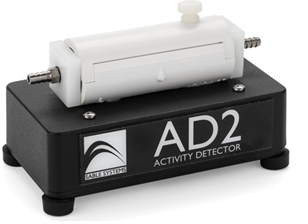

1. 运动监测仪：红外发射与检测技术，5x7x12cm，重量0.5kg 12.7 x 7.6 x 5.1 cm，小于0.45kg

2. 模拟输出：-5V－+5V信号，信号强度随动物运动强度变革，非运动状态为0V

3. 操作温度：0－60°C，无冷凝

4. 运动呼吸室：材质高硼硅玻璃，火焰抛光，超低二氧化碳和水气吸收或通透性，Viton?超低渗透性垫圈，内直径为2cm，长度为8.3cm

5. 数据收罗器：12个信号输入通道，其中8个模拟输入通道可以丈量-5.12V到+5.12V的电压信号，16bits数模转换；4个温度输入专用通道专门连接温度传感器，温度丈量规模-5到60℃；2个模拟信号输出通道，0-5V，12位区分率；1个16bits计数器；8个数字输出用于系统控制，TTL电平；采样频率100Hz；USB数据线；具备2行显示LCD显示屏；带0-5V BNC模拟信号输出；数字输出RS-232；USB直接供电；事情温度：0-50℃，无冷凝；重量0.9kg；尺寸17cm×15cm×7cm；

6. 二氧化碳剖析丈量仪：丈量技术：双波长无色散红外气体剖析器；量程0-5%（用户可自界说设置9个级别�？啥ㄖ破渌砍蹋�；精度为读数的1%；区分率0.0001%（1ppm）；漂移<0.001%每小时（温度恒定情况下）；响应时间小于0.5秒；24小时漂移低于0.002％；20分钟噪音< 1 ppm RMS；数字过滤（噪音）0-50秒可调，增幅0.2秒，内置A/D转换器区分率16bits；温度、压力赔偿；大气压丈量区分率0.001kPa，精度为读数的1%；适用流量规模5-2000mL/min；4通道模拟信号输出（0-5V BNC）可输出二氧化碳浓度，大气压，传感器温度，用户自界说；数字输出：RS-232；具两行文字LCD显示屏，带背光，可同时显示氧气含量和气压；供电12-15VDC，175-250mA，配交流电适配器；事情温度：0-50℃，无冷凝；重量2.8kg，尺寸31cm×10cm×34cm

7. 超高精度二氧化碳剖析丈量仪（备�。河糜谡闪课⑿±コ妫ê帽裙⑽米拥龋┗蝌珧辔⑿《锏暮粑�，可同时丈量CO2浓度和H2O浓度；CO2量程0-3000ppm；准确度<1%；区分率0.01ppm；H2O量程0-60mmol/mol；准确度1%；

8. 双通道高精度差分式氧气剖析丈量仪（备�。赫闪考际酰喝剂系绯卦硌跗衅�，双通道；氧气浓怀抱程0-100%（用户可自界说设置5个级别）；差值量程±50%；精度0.1%（O2浓度2-100%时）；区分率0.0001%O2；漂移< 0.01%每小时（温度恒定情况下）；响应时间小于7秒；24小时漂移<0.01%；20分钟噪音<3ppm RMS；数字过滤（噪音）0-40秒可调，增幅0.2秒，内置A/D转换器区分率16bits；温度、压力赔偿；传感器温度丈量规模0-60℃，精度0.2℃，区分率0.001℃；大气压丈量区分率0.0001kPa，精度为满量程的0.05%；适用流量规模5-2000mL/min；4通道模拟信号输出（0-5V BNC）可输出通道1的氧气浓度，通道2的氧气浓度，1和2的差值，大气压；数字输出：RS-232；具4行文字LCD显示屏，带背光，可同时显示2个通道的氧气含量和它们的差值，以及大气压；独具PID（Proportional-Integral-Derivative）温控单位，包管内部氧气传感器温度恒定，进一步提高了氧气丈量的精度和稳定性；供电12-24VDC，8A，配交流电适配器；事情温度：5-45℃，无冷凝；重量6.4kg；尺寸43.2cm×35.6cm×20.3cm

9. 二次抽样单位：内置气泵、精密针阀、质量流量计，可用来给气流样本做二次抽样，也可单独作为气源使用；流量规模5-2000mL/min；精度为读数的10%；区分率1mL/min；具备2行显示LCD显示屏；带0-5V BNC模拟信号输出；数字输出RS-232；供电12-15VDC，20-350mA，配交流电适配器；事情温度：0-50℃，无冷凝；重量1.5kg；尺寸16cm×13cm×20cm；

部分参考文献

Cooley N L , Emlen D J , Woods H A . Self-heating by large insect larvae?[J]. Journal of Thermal Biology, 2016, 62:76-83.

Marcé Doubell, Paul B. C. Grant, Nanike Esterhuizen, Corinna S. Bazelet,Pia Addison, John S. Terblanche. The metabolic costs of sexual signalling in the chirping katydid Plangia graminea (Serville) (Orthoptera: Tettigoniidae) are context dependent: cumulative costs add up fast. 2017, J Exp Biol (2017) 220 (23): 4440–4449.

Martin D. Garlovsky, Luke Holman, Andrew L. Brooks, Zorana K. Novicic, Rhonda R. Snook. 2021. Sexual selection affects the evolution of physiological and life history traits. bioRxiv preprint doi: https://doi.org/10.1101/2021.03.23.436586

Vergara-Amado, J., Manzi, C., Franco, L.M. et al. Effects of residual doses of neonicotinoid (imidacloprid) on metabolic rate of queen honey bees Apis mellifera (Hymenoptera: Apidae). Apidologie 51, 1091–1099 (2020). https://doi.org/10.1007/s13592-020-00787-w
